Стандартната ключалка Серия B LH-FGG
Характерната особеност на тези серии конектори е ключова система, която позволява по-висока плътност на контакта и предотвратява всякакви грешки при подравняване. Различните алтернативи за ключове предотвратяват нежелано кръстосано свързване на иначе подобни конектори. Също така е възможно да се използват кримпвани контакти, за да се намали времето за монтаж на кабела. Тези серии съединители включват гамата от 0B до 5B, както и многополюсните 00 и 2G (съкратена версия на серията 2B), налични са и някои вакуумно-устойчиви модели.
Серията B JH-FGG предлага гъвкав, практичен, издръжлив и надежден кръгъл многополюсен конектор за приложения, изискващи бързо и сигурно Push-Pull заключване.
Самозаключващата се система позволява свързването на конектора чрез просто натискане на щепсела аксиално в гнездото.
Веднъж здраво застопорена, връзката не може да бъде прекъсната чрез издърпване на кабела или друга компонентна част, различна от външната освобождаваща втулка.
Това го прави идеален избор за процеси на производство и тестване на полупроводници, тестове и измервания, инструменти, медицински устройства, изследвания и аудио/видео приложения.
ОСНОВНИТЕ ФУНКЦИИ:
Конекторите от серия B осигуряват следните основни характеристики:
– сигурност на Push-Pull самозаключващата се система – многополюсни типове 2 до 64 контакта
– запояване, кримпване или печатащи контакти (прави или колена) – висока плътност на опаковката за спестяване на място
– 360 градусово екраниране за пълно EMC екраниране. – система за ключове (стандарт за клавиши «G»)
– множество ключови опции за избягване на кръстосано свързване на подобни съединители за подравняване на съединителите
Секция на части, показваща вътрешни компоненти
| НЕ. |
Фиксиран контакт |
Прав щепсел |
| 1. |
външна обвивка |
външна обвивка |
|
2. |
заземяваща корона |
резе ръкав |
| 3. |
задържащ пръстен |
цанга гайка |
|
4. |
шестоъгълна гайка |
разделен носач на вложка |
| 5. |
заключваща шайба |
изолатор |
| 6. |
изолатор |
мъжки контакт |
| 7. |
женски контакт |
цанга |
Техническа характеристика
Механични и климатични
Характеристики Стойност Стандарт
Endurance >5000 цикъла IEC 60512-5 тест 9a
Влажност до 95 процента при 60 градуса С
Температурен диапазон - 55 градуса C, плюс 250 градуса C
Устойчивост на вибрации 10-2000 Hz, 15 g IEC 60512-4 тест 6d
Устойчивост на удар Устойчивост на удар IEC 60512-4 тест 6c
Тест за корозия със солен спрей > 144h IEC 60512-6 тест 11f
Индекс на защита (свързан) IP50 IEC 60529
Климатична категория 55/175/21 IEC 60068-1
Електрически
Характеристики Стойност Стандарт
Екраниране at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Различните тестове са проведени с двойки съединители JH-FGG и JH-EGG, с хромирана месингова обвивка и изолатор PEEK.

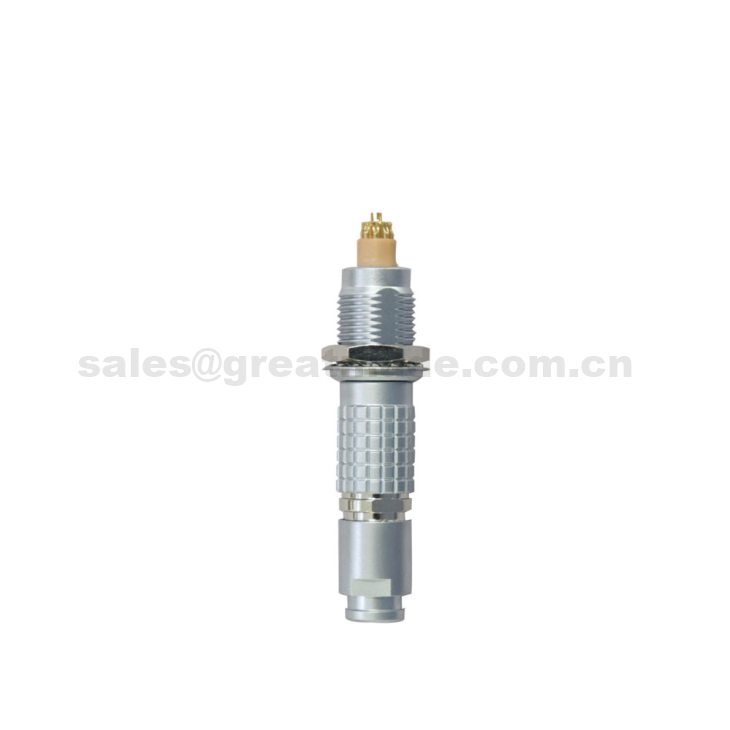

Мъжки прав щепсел JH-FGG серия B
JH-FGG Прав щепсел, ключ (G) или ключове (A…M и R),кабелна цанга
| справка | Размери (mm) | |||||
| Модел | Серия | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Прав щепсел, ключ (G) или ключове (A…M), кабелна цанга игайка за монтиране на релеф за огъване
| справка | Размери (mm) | |||||
| Модел | Серия | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Подробности
Име на продукта: Push Pull самозаключващ се многополюсен прав конектор
Произход: Китай Име на търговската марка: Greatmade Тип: кръгова буталка
Околна среда: Вътрешна Пол: Жена/Мъж Повърхностна обработка: Перлен хром
Извод: 2 до 16 извода Степен на IP: IP50 Тип контакт: Запояване
Контакти Третиране: Позлатено покритие Издръжливост: Над 5000 пъти натискане и издърпване Материал на корпуса: Хромиран месинг
Изолационен материал: PPS Приложение: Автомобили/Комуникации/Индустрия/Led дисплей
Опаковка
1 PCS конектор в PE торба
50-100 PCS конектори в малка кутия/карикатура
- Пристанище: Шенжен, Китай
ЧЗВ
В1: Как работи конекторът за издърпване?
Push-pull конекторите успешно предотвратяват случайни прекъсвания чрез използването на здрав, самозаключващ се механизъм, който позволява свързването на конектора чрез натискане на щепсела в гнездото. Връзката обаче не може да бъде прекъсната само с издърпване.
Q2: Можете ли да произвеждате персонализирани поръчки за продукти? OEM или ODM поръчки?
Сигурен. С опит в производството на OEM и ODM, ние сме в състояние да ви предоставим решения за персонализирани конектори на едно гише.
Q3: Предоставяте ли безплатна проба?
Не, и трябва да заплатите таксата за доставка.
Q4: Как транспортирате стоките?
Според изискванията на нашата класа, това може да се осъществи чрез ВЪЗДУШЕН / МОРСКИ транспорт / експресна доставка (DHL/UPS/FEDEX, напр.).
