Описание на продуктите
The S Series Brass Indoor Stepped Insert Connectors is a high - performance connector, designed for power applications in automotive PCBs. Made of premium brass, it features a unique stepped insert, ensuring excellent conductivity and durability. This indoor - rated connector withstands automotive harsh conditions, offers stable connections, and integrates seamlessly with PCBS .
GreatMade Част № .: JH-ERN .2 s .304. bll
OEM част № .: ern .2 s .304. bll

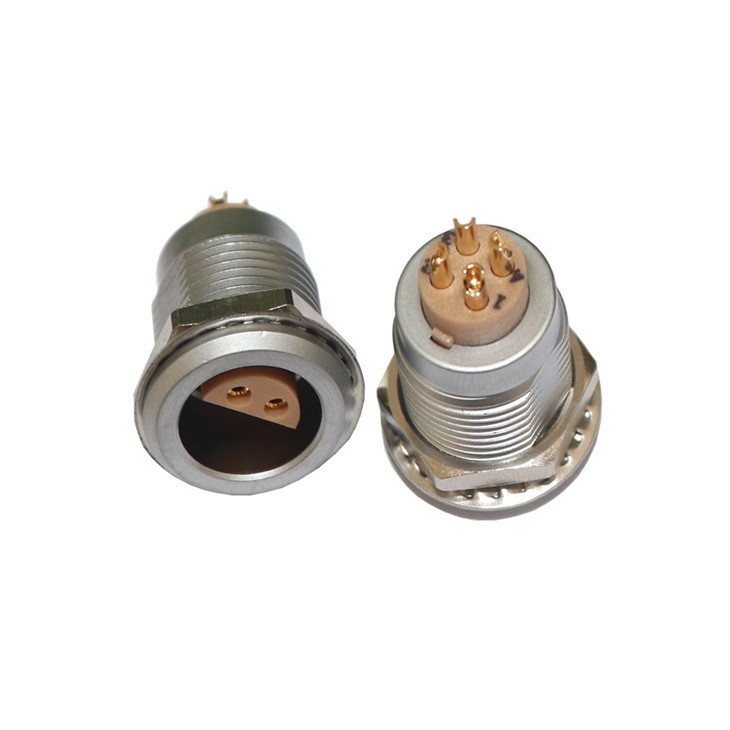

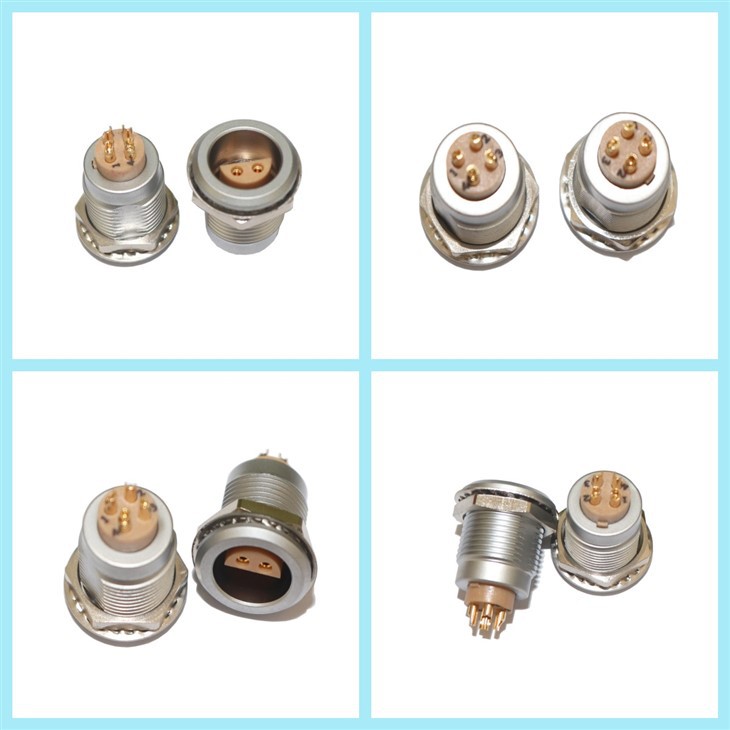

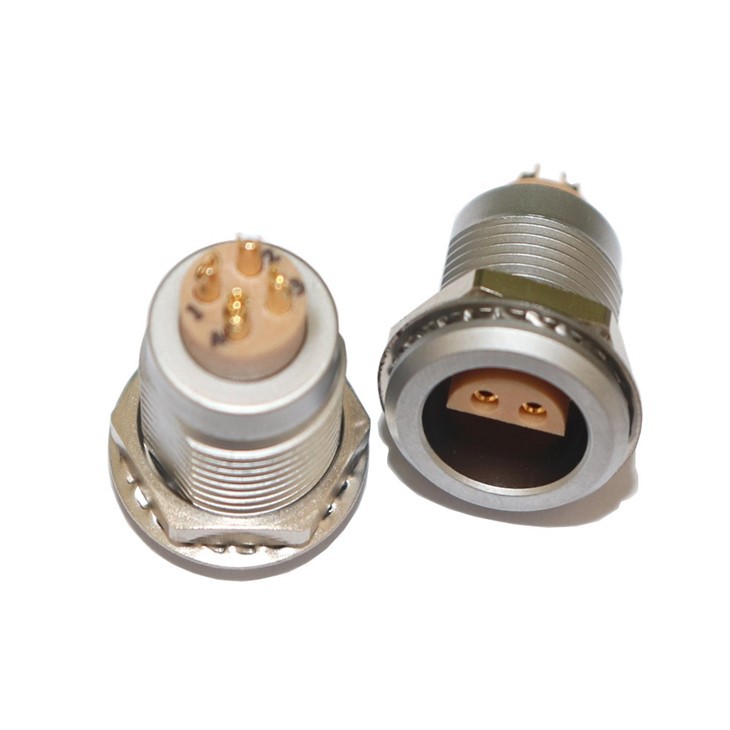

S Series Brass Indoor Steped Insert Connectors
Съвместим с широк спектър от автомобилни електрически компоненти и дизайни на PCB .
Отговаря на индустрията - стандартни изисквания за интерфейси за автомобилна мощност и сигнал .
Спецификация
| Име на продукта | Метален гнездо |
| Тип на продукта | Кръгъл натиск за издърпване/ гнездо |
| Гнездо/ съд | Гнездо/ гнездо - Фиксиран панел отпред |
| Заключваща система | Push-pull |
| Брой контакти с ниско напрежение | 4 |
| Размер | 2S |
| Предложена съвпадаща част | Ffp .2 S .304. blal62z |
| Серия от продукти | S Series, S-indoor стъпка вложка |
| Оценка | Употреба на закрито в автомобилните околности |
| Номинално напрежение | 500V (AC/DC) |
| Оценен ток | 30A |
| Контактна съпротива | По -малко или равна на 5MΩ |
| Изолационна устойчивост | По -голям или равен на 1000MΩ при 500V DC |
| Диелектрично издържане на напрежение | 1500V (AC) за 1 минута |
| Работна честота | DC - 10 MHz (подходящ както за мощност, така и за предаване на сигнал с ниска честота) |
| Сила на вмъкване | Сила на вмъкване: по -малко или равна на 80N |
| Сила на извличане | Сила на извличане: по -голяма или равна на 20N |
| Цикли за чифтосване | Минимум 500 цикъла без значително влошаване на производителността |
| Вибрационно устойчивост | Издържа 1,5 мм амплитуда, 10 - 2000 Hz честотен диапазон |
| Устойчивост на шок | 50g ускорение, 11ms продължителност |
Работна температура: - 40 степен до + 85 степен
Температура на съхранение: - 50 степен до + 100 степен
Устойчивост на влажност: 10% - 95% Относителна влажност (не - кондензиране)
Входяща защита: IP40 (защитен срещу твърди предмети, по -големи от 1,0 мм)
Характеристики на продукта
-
Месингова конструкция:Месингът осигурява голяма проводимост, намалява загубата на мощност и предлага висока якост, трайни автомобилни вибрации, температурни смени и механично напрежение .
-
Стъпка вложка:Прецизни PCB връзки с точно подравняване на щифта, намаляване на грешките и повишаване на надеждността .
-
Употреба на закрито:Изпълнява се добре при различни автомобилни условия на закрито, осигурявайки стабилна работа .
-
Високо - ток:Прехвърля високи токове безопасно за захранване - гладни автомобилни части .
-
Компакт:Малки и леки, лесно монтирани в космоса - ограничени автомобилни печатни платки .
Предимства на продукта
- Надеждност:Месингов и стъпаловиден вложки Дизайн гарантира дълги - трайни, стабилни връзки, намаляване на електрическите повреди и поддръжка .
- Ефективност:Високата проводимост увеличава максимално преноса на мощността, оптимизирайки използването на енергия и се възползва от живота на батерията на EVS .
- Съвместимост:Задоволява нуждите на автомобилните печатни платки, като се интегрира лесно със съществуващите дизайни, не е необходимо основно преразглеждане .
- Разходи - Ефективност:Надеждният производителност намалява рисковете за отказ, а дългият му живот с ниска поддръжка спестява разходи .
Области на кандидатстване
- EVS: Използва се в управлението на батерията за контрол на потока на захранването и в електрическите задвижвания за пренос на мощност на двигателя .
- Хибридни превозни средства: Интегрира електрическите системи от двигатели, двигатели и батерии за ефективно споделяне на енергия .
- Автомобилно инфотейнмънт: Powers големи - екранни дисплеи и аудио системи, осигуряващи стабилно предаване на сигнал .
- ADAS: доставя надеждна мощност и връзки за радар, камери и лидар, подобряване на безопасността на превозното средство .
Инструкции за използване
- Разпределение на мощността: JH-ERN .2 S .304. bll конекторът разпределя мощността от източници на превозни средства като батерии към PCB и компоненти .
- Предаване на сигнала: Той също така изпраща контролни сигнали между PCB, координирайки автомобилни системи .
- Компонентна връзка: Действа като ключова връзка, свързвайки електрически компоненти с ПХБ за хармонична работа на системата .
